Moldflowには以前からAdviser, Insightともにヒケ解析が搭載されています。
そのヒケ解析について可視化する一例を下記リンク先にて紹介しております。
ご興味のある方は是非ご覧くださいませ。
http://www.youtube.com/watch?v=kApjeTCTOfA
Moldflowにおける結晶化度予測
結晶性樹脂は固化の過程で結晶化が起り比容積が大きく変動します。
収縮・そり計算にはPVTデータが大きな影響を及ぼしま。
ただ、PVT測定は 準平衡状態で即ていされているため、早く射出し早く固め取り出す実際の射出成形での樹脂の結晶化とかい離する場合があります。

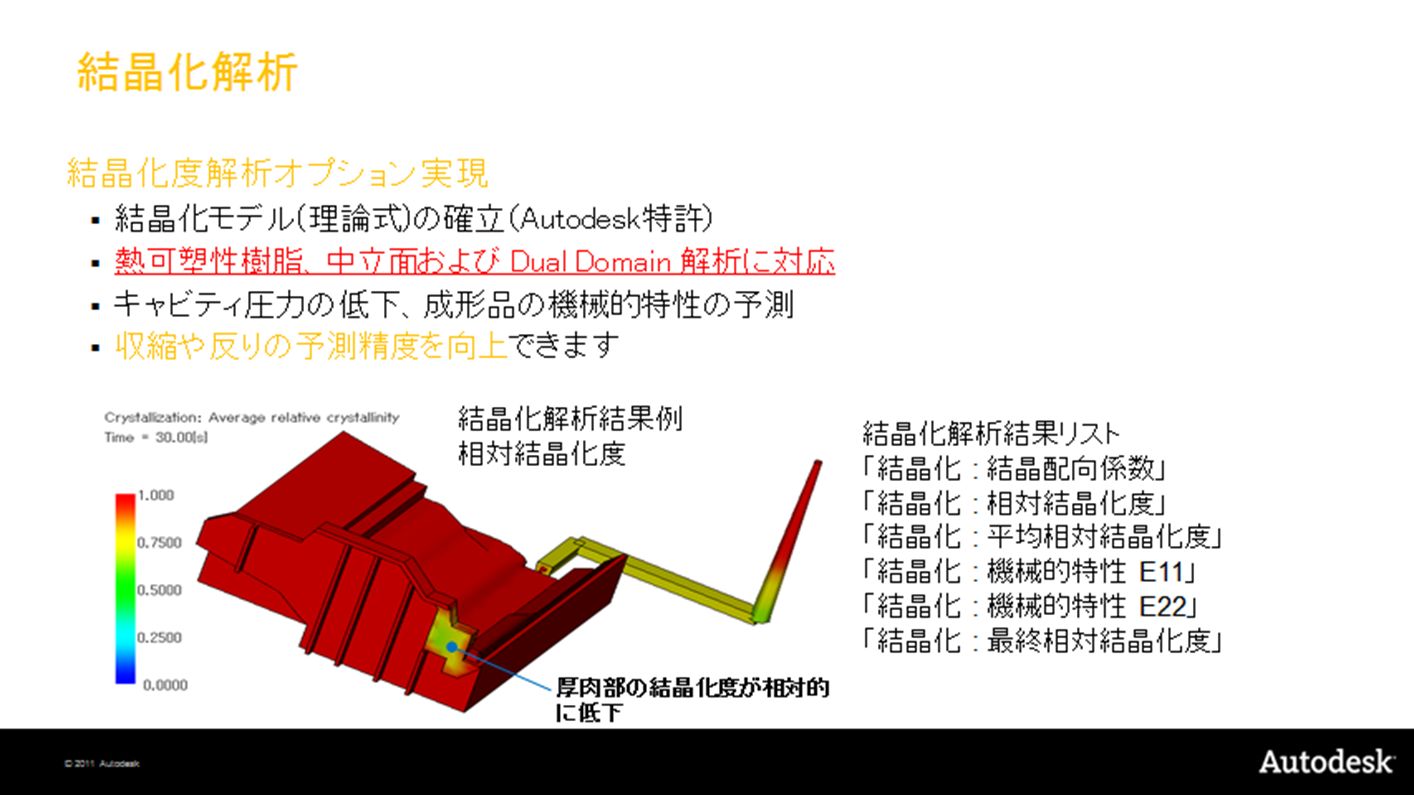

Moldflow Insight 2013 の結晶化度解析は、上記の急冷でのギャップを埋め、収縮や反りの予測精度を向上させます。
熱可塑性樹脂のMidplaneメッシュ、Dual Domainメッシュに対応しています。
是非ご活用ください。
Moldflow Insight 簡単な「指定時での書き込み」中間結果入力方法
最近Moldflow Insightユーザーの方から受けたご質問で
充填/保圧過程の中間結果設定の際、「指定時での書き込み」が面倒なので簡単にできる方法ありませんか？というものがありました。
この質問の意図を補足すると、
Insightでは充填／保圧過程でソルバーが標準中間結果またはプロファイル中間結果を出力する時間を指定することができます。デフォルトでは「一定間隔での書き込み」になっていてプロセス時間の分割数20になっています。これを多くすると解析結果が細かい時間単位で見ることができるようになります。ただこれは等間隔での時間分割ですのであまり細かく分割すると解析結果の容量が大きくなってしまいます。見たいところだけを詳細に分析したい場合には「指定時での書き込み」を選択します。例えば、ゲートの固化時間を把握していて、その固化時間近くでより多くのアニメーションを見たい場合などに効果的です。 ただし、時間をいちいち入力しなければならず、面倒なのでいい方法はありませんかという質問をいただいたわけです。
この件はInsightのマクロ機能とExcelを使うと簡単にできます。
スタディを開いた状態で、メインメニュー＞ツール＞マクロの記録ボタンを押します。
スタディタスクのプロセス設定＞プロセス設定ウィザード－充填＋保圧設定のアドバンスオプションボタンを押します。

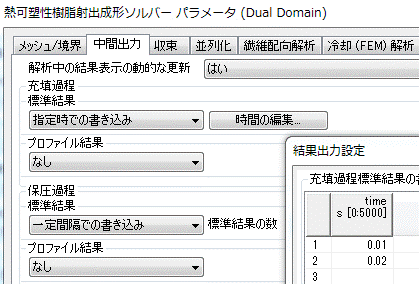

次にソルバーパラメータ編集＞中間出力タブ、標準結果で指定時での書き込みを選択＞時間編集で何か数字を入れます。例として0.01、0.02秒を指定します。
次にOKを押し、プロセス設定を完了します。

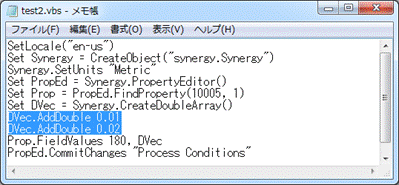

そこでメインメニューの記録停止を押すとこの操作が記録され、マクロファイル（.vbs)に保存できます。（デフォルトでMy ASMI 2013 Projectsのscriptsホルダに保存）
あとはこのファイルを編集して時間の記述を変更します。

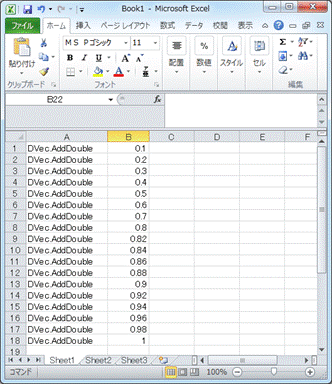

時間の入力はExcelを使います。例えば0.8秒まで0.1秒間隔で入力し、以降１秒までは0.02秒単位間隔で、という編集はExcelなら簡単にできますよね。

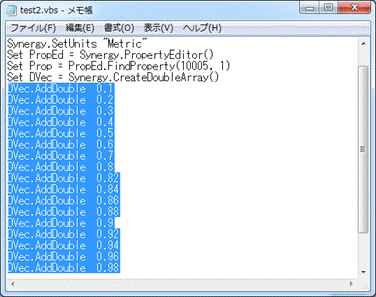

このExcelの時間の記述をコピペでマクロファイルに貼り付け、保存します。
このファイルを使うときはマクロの再生でファイルを読み込みます。

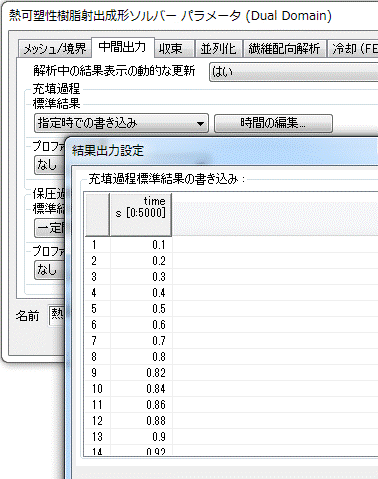

これでマクロファイルに貼り付けた時間がInsightにインプットされます。
Autodesk Simulation Day 12月11日開催します。
Autodesk本社Simulation 製品開発マネージャからの最新テクノロジーのご紹介、Moldflowの開発情報、現在米国で開催中のAutodesk University各セッションの利用技術やワールドワイドのユーザ事例等をご紹介します。
ご参加をお待ちしております。
◆◆◆◆ 実施要項 ◆◆◆◆
◆開催日時
12 月 11 日（火） 10:00～19:00 (受付開始 9:30～)
◆会場
東京 オートデスク株式会社 本社 セミナールーム
（午後 一部のセッションは5F 会議室）
◆参加費 ： 無料 （事前登録制）
◆主催 ： オートデスク株式会社
詳細はこちら http://www.autodesk.co.jp/SimulationDay
