iLogic を使って、アセンブリ内のスプリング長さを調整する方法

こんにちは、

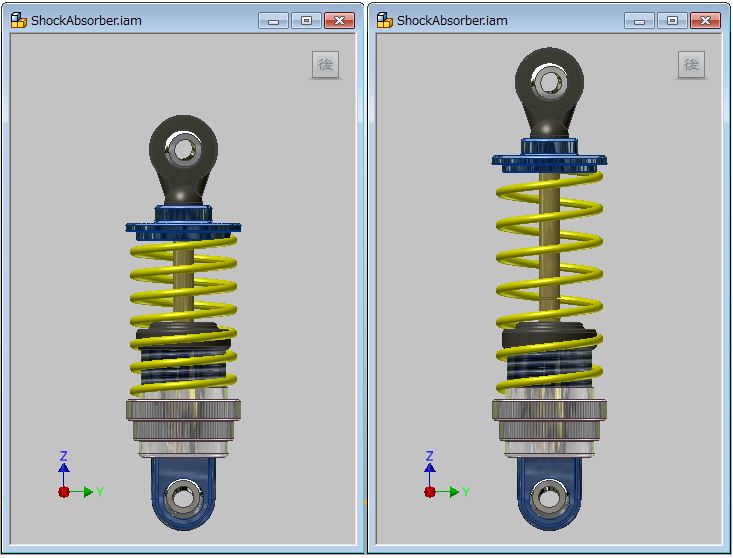

図のように、ショックアブソーバの取り付け長さに応じて、スプリングの長さを調整する方法を紹介します。

方法は簡単です。アセンブリモデル上でスプリングの長さに相当するパラメータの値を取出して、スプリングのコンポーネント内のスプリング長さのパラメータに代入するルールを作成するだけです。

Parameter("Compression Spring 16:1", "LENGTH")=SPRING_LENGTH
InventorVb.DocumentUpdate()

こんなルールになります。1行目はパラメータの代入、2行目はドキュメントの更新を行っています。

手順は動画をご覧ください。



-YO
