iLogic : VBAのコードを移植

こんにちは、

VBAのマクロプログラムは簡単に記述できて便利ですが、不便に感じるときもあります。自分で作ったものを自分で使うには良いのですが、他の人に使ってもらおうとすると、使える環境にしてもらうのが結構大変です。

これが、iLogicのルールだと、簡単です。外部ルールとして書かれたテキストファイルを渡して、それを実行してもらうだけですから。なので、VBAのマクロプログラムは、iLogicに移植してから渡すのも良いと思います。

マクロプログラムをiLogicに移植するのは意外と簡単です。

実際のマクロプログラムを例にして、手順を紹介します。

 以下のコードは、「参照元が無くなってしまったスケッチを探して、スケッチ名を表示する」マクロプログラムです。

Sub get_unresolved_sketches()
    Dim myBrokenSketches As New Collection

    If ThisApplication.ActiveDocument.DocumentType = kPartDocumentObject Then
        Dim myDoc As PartDocument
        Set myDoc = ThisApplication.ActiveDocument

        Dim mySketch As Sketch
        Dim mySketchEntity As SketchEntity
        For Each mySketch In myDoc.ComponentDefinition.Sketches
            For Each mySketchEntity In mySketch.SketchEntities
                If mySketchEntity.Reference = True And mySketchEntity.ReferencedEntity Is Nothing Then
                    myBrokenSketches.Add mySketch.Name
                    Exit For
                End If
            Next
        Next
    Else
        MsgBox "no part document!", vbInformation, " without any warrenty! "
    End If

    If myBrokenSketches.Count > 0 Then
        Dim myOutputString As String
        myOutputString = "missing refs in following sketches :" & vbCr & vbCr
        For i = 1 To myBrokenSketches.Count
            myOutputString = myOutputString & myBrokenSketches.Item(i) & vbCr
        Next i

        MsgBox myOutputString, vbInformation, " without any warrenty! "
    End If
End Sub

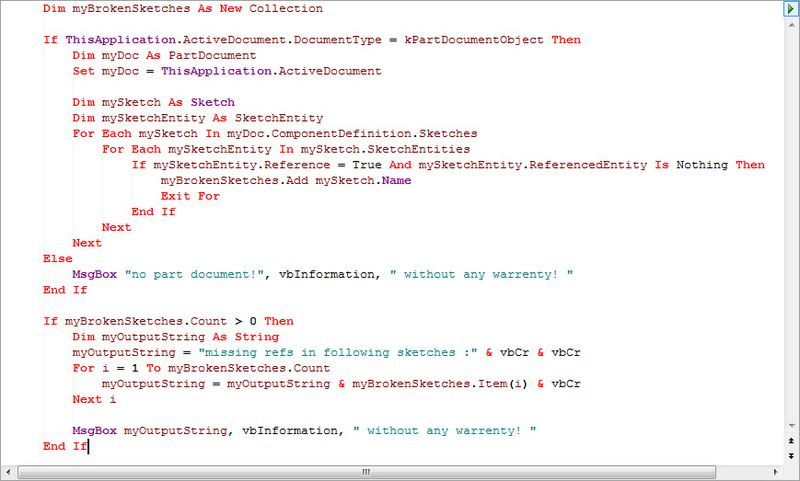

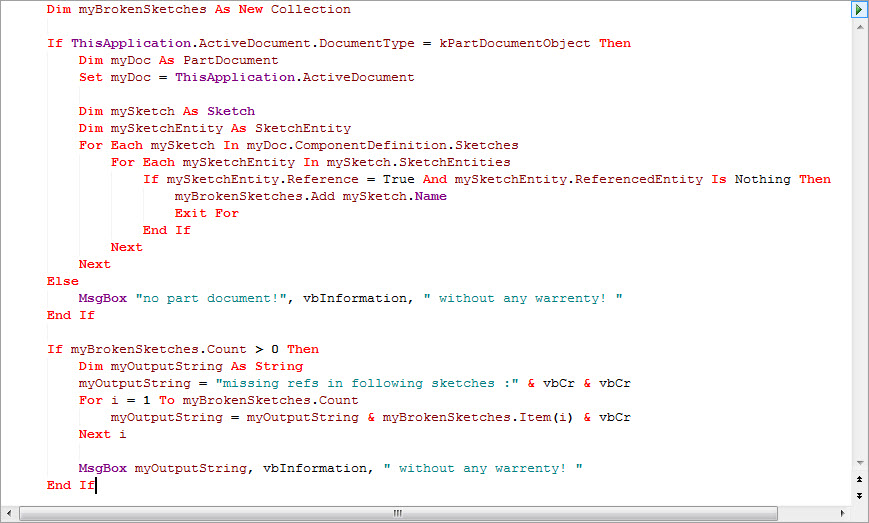

このコードの最初と最後の　Sub と　End Sub　に囲まれた部分だけを、コピーして、iLogic のルールエディタに貼り付けます。

iLogicのルールとは、ちょっと雰囲気が違いますが、このコードをほとんどそのままルールとして使うことが出来ます。

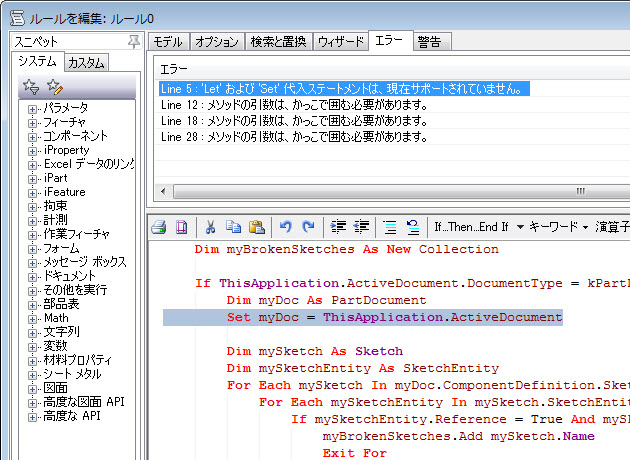

幾つか修正が必要です。OKをクリックすると、エラーメッセージが表示されます。メッセージを閉じると、エラーの箇所が表示されます。

エラーを順に修正します。

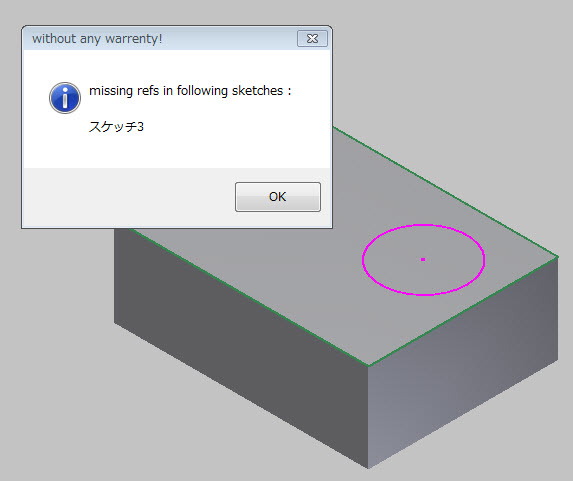

ルールを実行すると、こんな画面になります。

動くのが確認できたら、これを外部ルールに保存して移植完了です。

実は、修正内容はVBAの構文を.NET VBの構文に修正するのと同じです。前にも説明したことがありますが、iLogicは、.NET VB のプログラムがそのまま走るのです。

どうぞお試しください。

-YO
