ACM : データム三角記号の形状について

こんにちは、

機械製図で使用するデータム記号の、あの三角形の形状についての話です。

三角形の形状は、正三角形と直角二等辺三角形のどちらが正しい形状でしょうか？

答えは、「正三角形」です。

ところが、AutoCAD Mechanical の方は直角二等辺三角形になっています。これは、ＪＩＳの設定が直角二等辺三角形の形状になっているからです。

これを、正三角形の表示にする方法を紹介します。

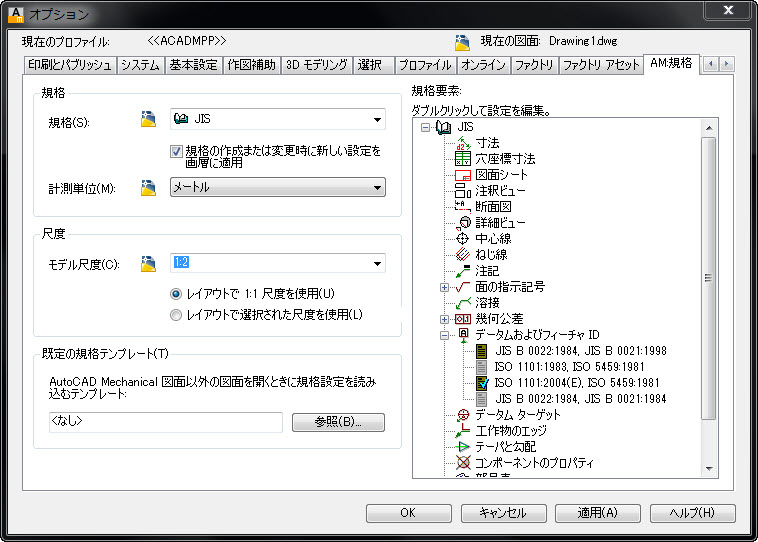

まず、オプションコマンドで「AM規格」のタブを開き、使用する規格内容を編集します。図のように、「データム及びフィーチャID」の箇所を開いて、使用する規格をJISからISOに変更します。

※ 規格を変更した内容は、DWGファイルに保存されます。

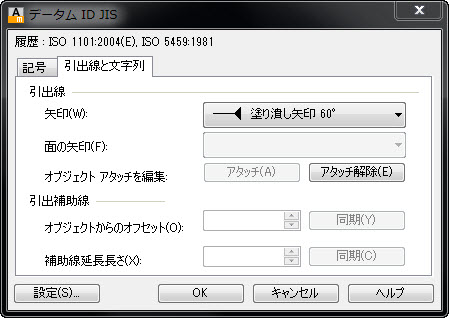

 次に、データムIDコマンドを使って、データムを配置します。図のように、配置時に表示されるダイアログの「引出線と文字列」タブを開き、引出線の矢印の「塗り潰し矢印60°」を選択します。

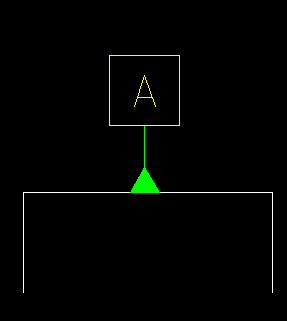

正三角形で表示されます。

規格に詳しい方の話によれば、「直角二等辺三角形」でも意味は問題なく通じるので、「直角二等辺三角形」が間違いだという訳では無いそうです。

-YO
